Neubau einer Fußgängerbrücke in Ulm
Referenz Abgeschlossenes Projekt
Länge: 100 Meter
Anzahl Module: 5
Höhe der Fassade: 4 Meter
Fertigungsdauer im Werk: 1,5 Monate
Montagedauer vor Ort: 2 Tage
){kind=small}
)

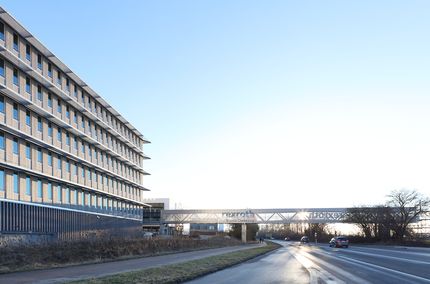

Unser Tochterunternehmen müllerblaustein baute eine moderne Brücke aus Holz in Ulm, die den Science Park II mit dem Science Park III verbindet. Erforderlich wurde die Straßenüberquerung im Zuge der Erweiterungsvorhaben der Firma Bosch-Rexroth AG.
Der Fußgängersteg besteht aus fünf Einzelelementen und wurde als Fachwerkbrücke aus Holz und Stahl gefertigt.

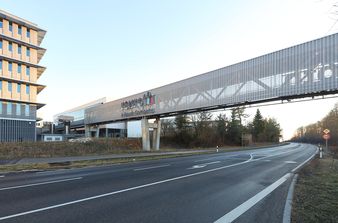

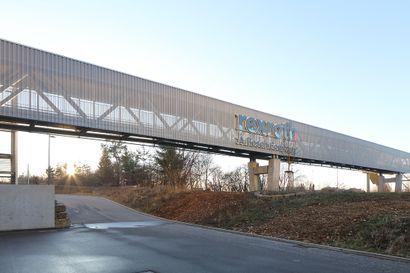

Die Stützen der Brückenteile bestehen aus Stahlbeton, der überdachte Hauptteil der Brücke aus einer aufgelagerten Holzkonstruktion aus Fachwerkträgern mit einer Fassadenverkleidung aus beschichteten Trapezlochblechen. Die Brücke ist insgesamt rund 100 Meter lang und die Außenfassade vier Meter hoch. Sie besteht aus 5 Einzelelementen – darunter ein Brückenteil mit 36 Meter und ein weiteres mit 24 Meter Spannweite.
In den Brückenendkopf am Science Park III wurde eine dreiseitige Ganzglas-Konstruktion aus Verbundsicherheitsglas integriert. Den Abschluss bildet eine einläufige Treppe mit Podesten aus Sichtbetonfertigteilen. Die Geländer bestehen aus Trapezlochblech analog zum Fassadenmaterial der Brücke.
Die Holzfachwerkträger aus Brettschichtholz wurden im Werk in Blaustein in nur 1,5 Monaten gefertigt. Der anschließende Transport der großen Brückenteile stellte die größte Herausforderung des Projektes dar. Montiert wurde die Fußgängerüberquerung innerhalb von nur zwei Tagen.
Projekteindrücke
)
)
