3D Viewer Integration Webpart für SharePoint

Die Arbeit mit 3D-Modellen / digitalen Zwillingen von Gebäuden entwickelt sich immer weiter. Eine Herausforderung dabei ist, die Modelle auch außerhalb der Expertensoftware zugänglich zu machen. Bei Geiger wurde dafür eine eigene Integration entwickelt, die wir auf GitHub unter der GNU GPL v3.0 veröffentlicht haben. Dies ermöglicht die schnelle Einbindung eines 2D/3D Model Viewers für zukünftige Projekte.
Zum GitHub Projekt

3D Modelle zugänglich machen

Mit der Integration eines 3D-Webviewers in Share Point wird die Einbindung von Gebäudeinformationsmodellen in den operativen Projekten ermöglicht. Neben der modellgestützten Kollaboration im Team, ist das Ziel, das föderierte Koordinationsmodell mit weiteren Metadaten aus Share Point stufenlos anzureichern und kontextbasiert visuell im 3D-BIM auszuwerten.

Effizientes Zusammen­arbeiten

Ansprechpartner:

Die Building Information Modeling Methode ist in vielen Hochbauprojekten der Geiger Gruppe ein wesentlicher Baustein für die digitale Projektabwicklung. Über eine Vielzahl an verschiedenen 3D-Fachmodellen (3D-BIM) wird eine interdisziplinäre Koordination in einem föderierten Gesamtmodell sichergestellt. Neben dem 3D-BIM ist eine zentrale Dokumentenmanagementplattform ein weiterer wichtiger Eckpfeiler. Bei Geiger setzt man seit Jahren erfolgreich auf die Share Point Lösung für den Austausch und die Zusammenarbeit in Projekten. ​

Mit der Integration des Webviewers erweitern wir konsequent die Funktionalität von Share Point und erhöhen das effiziente Zusammenarbeiten. Außerdem ist die Anreicherung der Gebäudeinformationsmodelle von alphanumerischen Daten aus Share Point via Modellmapping eine wesentliche Komponente der Entwicklung. Mithilfe geeigneter Filter- und Analysewerkzeuge lassen sich die Daten im 3D-BIM anzeigen und Entscheidungen schneller herbeiführen.​

Ermöglicht wird die Integration über die Entwicklung eines generischen Boilerplates, der für die JavaScript Softwarebibliothek React verwendet werden kann. Technologisch basiert der 3D-Viewer auf dem Software Development Kit (SDK) der Autodesk Platform Services (früher Forge). Mit den zur Verfügung gestellten Werkzeugen lassen sich benutzerspezifische Anforderungen umsetzen und Viewer für das Anzeigen von 2D- und 3D-Modellansichten auf beliebigen Webseiten ein

Features

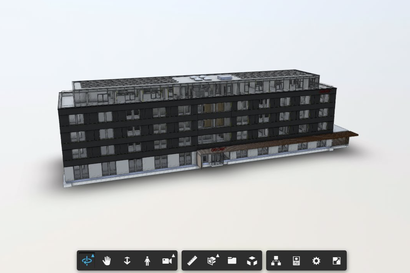

Anzeigen von 3D-Gebäudemodellen

in Share Point

Verknüpfung und Anreicherung der 3D-BIM

mit weiteren Metadaten außerhalb Expertensoftware

Modellgestützte Kollaboration in Share Point

(Alles an einem Ort – On Premise)

Bidirektionale Analyse der Metadaten

mit dem 3D-BIM

Verbesserte Entscheidungsfindung

und erhöhte Transparenz

Technische Grundlagen

  • Boilerplate: Bezeichnet ein Code-Segment, welches an mehreren Stellen mit geringen bis keinen Änderungen genutzt werden kann. ​

  • React (Version SPFX): Ist eine JavaScript-Softwarebibliothek, die ein Grundgerüst für die Ausgabe von User-Interface-Komponenten von Webseiten zur Verfügung stellt. (bspw. SharePoint)​

  • Autodesk Platform Services (früher Forge): Stellt APIs und Services zur Verfügung, die dabei helfen, auf Konstruktionsdaten über die Cloud zuzugreifen und sie zu nutzen.​

  • Viewer SDK: Werkzeugkasten für das Einbetten eines webbasierten 3D-Viewers, um 2D- und 3D-Modellansichten auf einer Website anzeigen zu lassen.
